Die neuen Fehlerstrom-Schutzeinrichtungen (RCDs) Typ F von ABB überzeugen mit ihrem verlässlichen und präzisen Schutz der Versorgungsleitungen von einphasigen Frequenzumrichtern.
Elektrische Geräte mit einphasigen Frequenzumrichtern, deren höherer Wirkungsgrad den Stromverbrauch der Elektromotoren reduziert, sind heute sowohl im Haushalt als auch in gewerblichen und industriellen Anwendungen weit verbreitet. Einphasige Wechselrichter steuern die Drehzahl von Motoren, indem sie eine variable Frequenz in der Größenordnung von 10 bis 1.000 Hz ausgeben.
Klassische RCDs, die Personen, Tiere und Geräte bei einer Nennfrequenz von 50/60 Hz schützen sollen, werden nicht auf die speziellen Fehlerströme mit hochfrequenten Wechselstromanteilen wie den Mischfrequenzen geprüft. Für den neuen RCD Typ F (»F« steht für Frequenz) wird in der Produktnorm DIN EN 62423 die Durchführung spezieller Hochfrequenztests gefordert. RCDs Typ F sind gegenüber den RCDs Typ A zusätzlich kurzzeitverzögert und haben eine erhöhte Stoßstromfestigkeit von 3.000 A. Somit verhindern die mischfrequenzsensitiven RCDs Typ F ungewollte Auslösungen (z. B. aufgrund von Stoßströmen ggf. in Kombination mit Ableitströmen) und erhöhen damit die Anlagenverfügbarkeit.
Weitere Informationen in der Broschüre sowie auf new.abb.com.

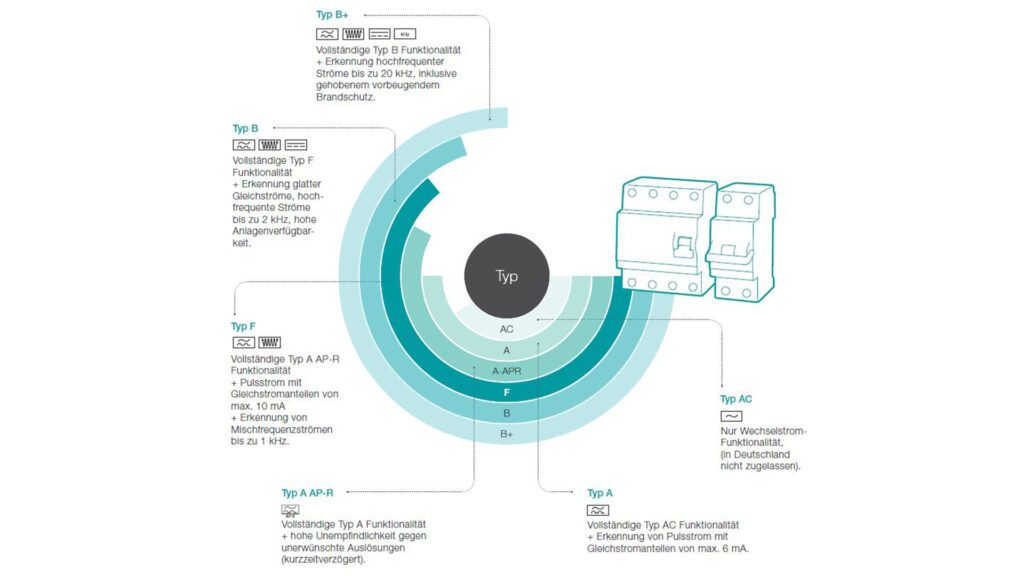

Übersicht Fehlerstromschutzeinrichtungen. (Bild ABB AG)
Quelle: ABB AG
